Pengumpul debu Baghouse

Prinsip kerja penghapusan debu jenis kantong adalah proses menggunakan kain filter yang diproses dengan kapas, wol, atau serat buatan untuk menangkap partikel debu.

Filter kantong memiliki keuntungan berikut:

Efisiensi penghapusan debu tinggi, terutama untuk bubuk halus, dengan efisiensi pengisian ulang yang tinggi lebih dari 99%;

2 Kemampuan beradaptasi yang kuat, dapat menangani berbagai jenis polutan partikel (termasuk debu resistensi spesifik tinggi yang sulit ditangani oleh precipitator elektrostatik).Menurut kapasitas pengolahan, dapat dirancang sebagai filter kantong kecil atau ruang kantong besar;

3 Ketika fleksibilitas operasi tinggi dan konsentrasi debu gas masuk berubah secara signifikan, hal ini memiliki sedikit dampak pada efisiensi penghapusan debu.efisiensi penghapusan debu juga memiliki tingkat stabilitas tertentu dalam kaitannya dengan variasi kecepatan aliran udara;

4 Struktur yang sederhana, penggunaan yang fleksibel, mudah didaur ulang bahan kering, dan tidak perlu pengolahan lumpur.

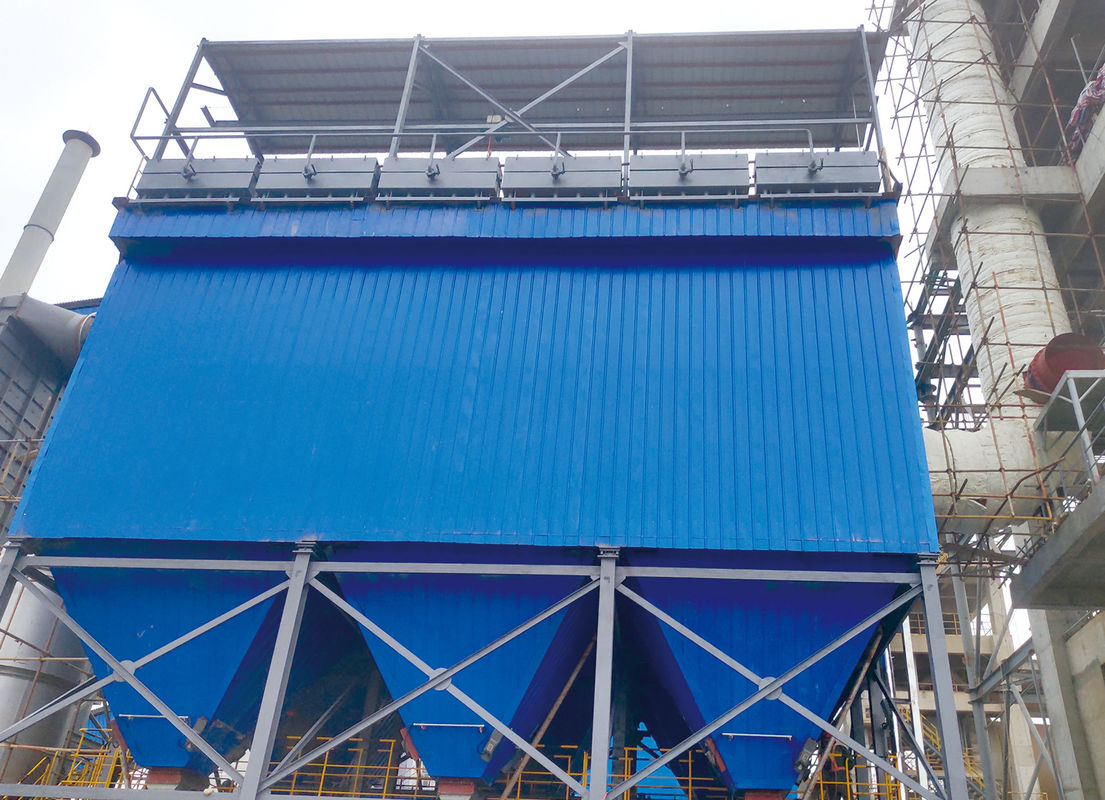

Filter kantong yang khas ditunjukkan pada gambar berikut:

Dari gambar, dapat dilihat bahwa ada banyak kantong filter yang tergantung di dalam kotak.dan gas yang dimurnikan dilepaskan dari outletPada interval yang tetap (diatur sesuai dengan kondisi kerja), sistem aliran udara kembali secara otomatis diaktifkan melalui katup pulsa elektromagnetik,dan debu yang ditangkap pada dinding kantong ditiup dan diguncang oleh aliran udara berkecepatan tinggi ke dalam ash hopper bawah.

Proses penghapusan debu jenis kantong dibagi menjadi dua tahap: pertama, gas berdebu melewati kain filter bersih.Serat dari kantong filter terutama berperan dalam pengumpulan debuPada saat ini, celah antara serat pada kain filter bersih besar, sehingga efisiensi penghapusan debu tidak tinggi.sebagian debu tertanam di celah antara serat kain filter, mengurangi jarak celah dan menutupi permukaan kain filter, membentuk lapisan debu. Pada tahap ini filtrasi gas berdebu terutama bergantung pada lapisan debu.peran lapisan debu jauh lebih besar daripada kain filterDengan kata lain, filter kantong dapat dikatakan menggunakan partikel debu untuk memblokir keluarnya partikel debu,mencapai tujuan pengumpulan dan penyaringan debuNamun, itu tidak berarti bahwa semakin tebal lapisan debu, semakin baik. Ketika ketebalan lapisan debu mencapai ketebalan tertentu, kerugian resistensi gas terlalu besar,mengakibatkan konsumsi daya yang berlebihan dari pengumpul debu dan bahkan menyebabkan kerusakan tertentuOleh karena itu, setelah lapisan debu terakumulasi hingga ketebalan tertentu, berbagai metode pembersihan perlu digunakan untuk membuang debu ini dari pengumpul debu.

Di atas hanya memberikan pengenalan singkat tentang proses penghapusan debu filter kantong, sementara kategori berikut memperkenalkan mekanisme penghapusan debu filter kantong.

Pertama, efek penyaringan: ketika ukuran partikel debu lebih besar dari pori-pori kain filter atau pori-pori antar partikel yang terdeposit pada kain filter, debu akan ditangkap.Karena fakta bahwa pori-pori kain filter baru jauh lebih besar dari ukuran partikel debu, efek retensi sangat kecil. Ketika sejumlah besar debu terendap di permukaan kain filter, efek retensi meningkat secara signifikan.

Selanjutnya adalah efek tabrakan inersia ketika aliran udara berdebu mendekati serat kain filter, aliran udara akan melewati serat,dan partikel debu akan terus bergerak maju dalam garis lurus karena inersiaKetika mereka bertabrakan dengan serat, mereka akan ditangkap dan dikumpulkan. semua partikel debu besar dalam garis kritis dari lintasan debu dapat mencapai permukaan serat dan ditangkap.Efek tabrakan inersia ini meningkat dengan peningkatan ukuran partikel debu dan kecepatan aliran.

Sekali lagi, ada efek elektrostatik dan difusi. partikel debu yang lebih kecil dari 1 μ m terutama dihilangkan melalui difusi dan interaksi elektrostatik pada kecepatan aliran udara yang rendah.Partikel debu yang lebih kecil dari 1 μ m lepas dari garis aliran di bawah dampak molekul gas dan mengalami gerakan Brownian seperti molekul gasSelama gerakan, mereka bersentuhan dengan serat dan terpisah dari aliran udara.Ini meningkat dengan penurunan kecepatan aliran udara dan penurunan serat dan diameter debuSecara umum, debu dan kain filter dapat membawa muatan. Ketika muatan yang dibawa oleh keduanya berlawanan, debu mudah diserap pada kain filter; Sebaliknya, jika keduanya memiliki muatan yang sama,Oleh karena itu, jika ada medan listrik eksternal, efek elektrostatik dapat diperkuat, sehingga meningkatkan efisiensi penghapusan debu.

Ketika aliran udara debu yang bergerak perlahan memasuki pengumpul debu,partikel debu dengan ukuran partikel tinggi dan kepadatan dapat secara alami menetap karena gravitasi.

Empat mekanisme penghapusan debu tidak bekerja secara bersamaan.karakteristik struktur filter kantong, dan kondisi gerak.

Struktur utama

Filter tas terutama terdiri dari tiga bagian, termasuk bahan filter, metode penghapusan debu, dan sistem kontrol penghapusan debu.

1. Filter material

Pengembangan bahan filter kantong terutama berkisar pada tiga aspek: bahan, struktur kain, dan teknologi perawatan permukaan.media filter terutama terbuat dari serat alami seperti kapas dan wol, yang memiliki kekurangan seperti suhu operasi yang rendah, penyerapan kelembaban yang tinggi, dan kurangnya ketahanan asam.dan bahan filter yang dikembangkan untuk suhu operasi tinggiBahan filter cenderung menggunakan serat sintetis dan serat anorganik untuk menggantikan serat alami,dan bahan filter kinerja yang sangat baik seperti serat kaca, aromatic polyamide, dan polytetrafluoroethylene (PTFE) muncul secara berurutan.Dengan perluasan bidang aplikasi filter kantong dan persyaratan yang semakin ketat untuk indikator emisi lingkungan, pengembangan media filter hanya dalam hal bahan dan struktur kain tidak lagi dapat memenuhi persyaratan.Perlu mengembangkan teknologi pasca-pengolahan untuk meningkatkan sifat fisik dan kimia dan fungsi pembersih media filter, dan meningkatkan efisiensi filtrasi. Teknik pasca-pengolahan untuk bahan filter termasuk "pengolahan pra-lapisan", "pengolahan ekstrusi lebur panas", "pengolahan lapisan permukaan", dll.Pengolahan pra-lapisan melibatkan larutan bubuk yang disiapkan ke dalam bahan kantong filter yang dijahit menggunakan proses khusus, dan kemudian mengikatnya dengan perekat untuk mencapai pengumpulan debu yang efisien sebelum kantong filter digunakan,mengatasi kelemahan efisiensi penghapusan debu yang rendah pada tahap awal dari bahan filter baru; Setelah bergulir panas cair dan perawatan permukaan pada permukaan penyaring debu dari jarum ditusuk felt, permukaan halus dan permukaan pori-pori menjadi lebih kecil, yang kondusif untuk pembersihan debu,meningkatkan tingkat pengumpulan debu, dan mengurangi ketahanan; Pengolahan lapisan permukaan, yang melibatkan lapisan permukaan bahan filter dengan film PTFE melalui ikatan perekat atau penekanan panas.Bahan filter film tipis yang terbentuk oleh perawatan lapisan permukaan mengadopsi teknologi pemisahan membran untuk mencapai penyaringan permukaan sejatiEfisiensi filtrasi yang tinggi, resistensi sangat berkurang, dan menghemat energi.

Pada tahun 1980-an, Cina berhasil mengembangkan serat sulfon aramid tahan suhu tinggi dan felt tusuk jarum aramid,yang dapat menahan suhu tinggi 210 °C dan digunakan dalam pengolahan gas buang suhu tinggi di industri seperti baja, logam nonferrous, dan karbon hitam. Pengembangan dan produksi serat sintetis jarum tusuk produk felt yang anti-statis, tahan panas, tahan korosi, tahan minyak,dan tahan air pada dasarnya memenuhi kebutuhan penghapusan debu.

Sebagian besar filter tas rumah tangga menggunakan bahan filter felt tradisional yang ditusuk jarum, yang termasuk dalam filtrasi dalam, yaitu,bergantung pada lapisan partikel mikro debu yang ditangkap pada bahan filter untuk pemisahanSecara umum, ada masalah seperti resistensi filtrasi yang tinggi dan frekuensi backwash yang tinggi, yang membuat umur layanan kantong filter relatif pendek dan operasi relatif sulit.Dalam beberapa tahun terakhir, gas asap suhu tinggi telah dihasilkan sebagai tanggapan terhadap kondisi nasional Cina dan industri metalurgi.Persyaratan untuk kantong filter penghilang debu telah menyebabkan pengembangan serangkaian bahan filter yang tahan suhu tinggi, yang terdiri dari dua atau lebih serat tahan suhu tinggi campuran dan komposit berlapis.Mereka memiliki karakteristik mudah menghilangkan debu, tahan air, tahan minyak, anti-statis, dll. Mereka banyak digunakan di departemen seperti baja, metalurgi non-ferrous, industri kimia, karbon hitam, bahan bangunan, dan tenaga.

2Metode pembersihan debu

Efek pembersih adalah indikator penting dari kinerja pengumpul debu dan metode pembersih terutama dibagi menjadi tiga kategori: getaran mekanis, pembersihan aliran udara terbalik,dan pembersihan denyut nadiDalam beberapa tahun terakhir, ada beberapa metode baru untuk membersihkan debu, seperti menggunakan mekanisme getaran elastis untuk membersihkan debu dan menggunakan gelombang suara untuk membantu membersihkan debu, dan sebagainya.

Pembersihan getaran mekanis adalah proses menggunakan mekanisme getaran mekanis untuk menyeret kantong filter untuk getaran horizontal,atau menggunakan perangkat roda eksentrik untuk bergetar kerangka kantong filter atau secara teratur mengangkat kerangka kantong filter untuk pembersihan, atau menggunakan mekanisme khusus untuk memutar kantong filter pada sudut tertentu untuk mengubah bentuk dan membersihkan debu.

Pembersihan aliran udara terbalik adalah penggunaan aliran udara yang berlawanan dengan aliran udara yang disaring untuk mendeformasi kantong filter dan menyebabkan lapisan debu jatuh.dan gas ring blowback menggunakan udara terkompresiEfek pembersihnya berganda: di satu sisi, aliran udara pembersih terbalik secara langsung mempengaruhi blok debu, dan di sisi lain,karena perubahan arah aliran udara, kantong filter mengalami ekspansi dan kontraksi getaran, menyebabkan blok debu untuk jatuh.Pembersihan dengan angin terbalik dan pembersihan dengan hisap terbalikKetika berurusan dengan aliran besar debu dan gas, udara suction terbalik sering digunakan untuk pembersihan debu.Air ring terbalik meniup abu pembersih adalah lingkaran ring berongga ditempatkan di sisi luar interior penyaringan kantong filter silinderRing melingkar dapat bergerak ke atas dan ke bawah dan terhubung ke gas bertekanan tinggi atau kipas bertekanan tinggi melalui selang.Ring udara terbalik meniup memiliki kemampuan yang kuat untuk membersihkan debu dan cocok untuk kantong filter yang terbuat dari feltFilter kantong backwash rotary mengadopsi jenis filter eksternal inlet ke bawah, dan ruang udara bersih dilengkapi dengan tabung cantilever yang dapat diputar.Aliran udara backwash dikirim dari tabung pusat ke kantilever putar, dan ditiup secara vertikal ke bawah ke dalam kantong filter melalui lubang penyemprotan, menyebabkan kantong filter membengkak dan mengguncang debu, mencapai tujuan pembersihan.

Filter kantong untuk pembersihan pulsa jet bergantung pada gas terkompresi untuk menyemprotkan aliran udara berkecepatan tinggi (disebut gas primer) melalui lubang kecil pipa meniup melalui katup pulsa.Gas primer menginduksi beberapa kali gas di sekitarnya (disebut gas sekunder) ke dalam kantong filter melalui induktor, membentuk gelombang gas yang menyebabkan bahan filter untuk memperluas dan bergetar dengan cepat, sehingga mencapai pembersihan.

Menurut tekanan injeksi yang berbeda, dapat dibagi menjadi dua jenis: denyut tekanan tinggi dan denyut tekanan rendah.7MPaKarena tekanan injeksi yang tinggi, percikan pulsa tekanan tinggi mempengaruhi umur pakai tas, dan ada banyak peralatan konfigurasi sumber gas, sistem penyemprotan yang kompleks,Investasi satu kali besar, dan banyak bagian yang rentan. Oleh karena itu, denyut nadi tekanan tinggi memiliki kecenderungan terhadap perkembangan denyut nadi tekanan rendah. denyut nadi tekanan rendah adalah penambahan kotak penyimpanan berdasarkan denyut nadi tekanan tinggi,yang menghasilkan sumber gas bertekanan rendah untuk pasokan gas. katup semprot dipasang di bagian bawah kotak penyimpanan udara. ketika katup ditutup, ia menekan port katup. ketika dibuka,aliran udara bertekanan rendah dari kotak penyimpanan udara masuk ke kantong kainMetode pembersih ini memiliki karakteristik kemampuan pembersih yang kuat dan efek pembersih yang baik, dan saat ini banyak digunakan di banyak industri.

3. Sistem kontrol pembersihan abu

Metode penghapusan debu tertua dikendalikan oleh manusia, diikuti dengan penggunaan timer.Sistem kontrol denyut nadi diterapkan pada kontrol penghapusan debu filter kantong, dengan mode kontrol loop terbuka dan mode kontrol loop tertutup yang ada.katup elektromagnetik dikendalikan secara langsung menggunakan sinyal outputnya dalam mode kontrol loop terbuka: pembersihan dikendalikan berdasarkan waktu atau kehilangan tekanan pengumpul debu. kontrol loop tertutup dapat digunakan untuk mengurangi jumlah gas yang digunakan untuk pembersihan,atau konsumsi energi dari alat pengudara mundur, memperpanjang masa pakai katup pulsa dan kantong filter.Sistem kontrol pembersihan abu mengadopsi perbedaan tekanan tetap komputer atau kontrol loop tertutup berkala, yang memiliki fungsi seperti deteksi, kontrol, dan alarm.

Industri utama yang berlaku:

Semua industri yang menghasilkan debu industri dan gas buang, seperti pabrik PCB, pabrik pengolahan limbah konstruksi, pabrik semikonduktor, pabrik makanan, pabrik pengolahan suku cadang mobil,dan sebagainya.
